Агрегаты двухплунжерные (2НД...) относятся к насосам типа НД серии АР33 с мощностью привода 0,55 кВт. Оснащены модернизированными облегченными редукторами, обеспечивающими значительное снижение массы агрегатов при сохранении эксплуатационных характеристик. Кроме этого модернизированные редукторы даю возможность компоновать двухплунжерные агрегаты.
Максимальный диапазон регулирования длины хода плунжера от 0 до 32 мм. Рабочий диапазон регулирования длины хода плунжера от 8 до 32 мм.
Габаритные размеры двухплунжерного агрегата определяются выбранным набором гидроцилиндров, соответствующих базовому ряду гидроцилиндров одноплунжерных агрегатов. Допустимое давление на выходе каждого из гидроцилиндров не должно превышать допустимого давления на выходе гидроцилиндра базового одноплунжерного агрегата. Изменение подачи в обоих гидроцилиндрах происходит синхронно, раздельное регулирование подачи в гидроцилиндрах невозможно. Во время работы агрегата должны быть задействованы оба гидроцилиндра.

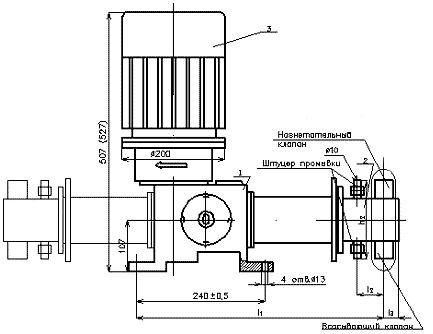

Схема подключения электродвигателя должна предусматривать отключение двигателя при превышении допустимого давления на выходе каждого гидроцилиндра. Насосы 2НД…Р - регулирование подачи вручную на ходу (диапазон регулир.- 0…100%). Два одинаковых гидроцилиндра, синхронное регулирование подачи. Насосы 2НД…Э - регулирование подачи дистанционно. Два одинаковых гидроцилиндра, синхронное регулирование подачи. Схема агрегата АР-33 ![Схема плунжерного насоса АР-33 Схема плунжерного насоса АР-33](/images/price/pumps030_1.gif) ![Схема дозировочного агрегата Схема дозировочного агрегата](/images/price/pumps030_2.gif) Цены на насосное оборудование просьба уточнять у нашего менеджера Насосы 2НД…Р - регулирование подачи вручную на ходу (диапазон регулир.- 0…100%). Два одинаковых гидроцилиндра Синхронное регулирование подачи | Насосы 2НД…Э - регулирование подачи дистанционно Два одинаковых гидроцилиндра Синхронное регулирование подачи | Типоразмер | Цена с НДС, руб | Типоразмер | Цена с НДС, руб | общепром. | взрывозащищ. | Мощность двигателя 0,25 кВт | 2НДР 0,4/63 К14А(В) | дог. | дог. | 2НДЭ 0,4/63 К14А | дог. | 2НДР 1/63 К14А(В) | 2НДЭ 1/63 К14А | 2НДР 1,6/63 К14А(В) | 2НДЭ 1,6/63 К14А | 2НДР 1,6/400 К14А(В) | 2НДЭ 1,6/400 К14А | 2НДР 2,5/400 К14А(В) | 2НДЭ 2,5/400 К14А | 2НДР 4/250 К14А(В) | 2НДЭ 4/250 К14А | 2НДР 6,3/160 К14А(В) | 2НДЭ 6,3/160 К14А | 2НД 1,0Р 10/100 К14А(В) | дог. | дог. | 2НД 1,0Э 10/100 К14А | дог. | 2НД 1,0Р 16/63 К14А(В) | 2НД 1,0Э 16/63 К14А | 2НД 1,0Р 25/40 К14А(В) | 2НД 1,0Э 25/40 К14А | 2НД 1,0Р 40/25 К14А(В) | дог. | дог. | 2НД 1,0Э 40/25 К14А | дог. | 2НД 1,0Р 63/16 К14А(В) | 2НД 1,0Э 63/16 К14А | 2НД 1,0Р 100/10 К14А(В) | 2НД 1,0Э 100/10 К14А | 2НД 1,0Р 160/6 К14А(В) | дог. | дог. | 2НД 1,0Э 160/6 К14А | дог. | 2НД 1,0Р 250/4 К14А(В) | дог. | дог. | 2НД 1,0Э 250/4 К14А | дог. | Насосы 2НД - регулирование подачи вручную при остановл. двигателе (диапаз.регулир.- 0…100%). Два одинаковых гидроцилиндра. Синхр. регулирование | Насосы блочные на базе одноплунжерных насосов НД…Р и НД…Э ( гидроцилиндры по выбору заказчика ) | Мощность двигателя 0,55 кВт | 2НД 2,5 10/400 К14А(В) | дог. | дог. | 3НД…Р…Б | Цены определяются при заказе | 2НД 2,5 16/250 К14А(В) | 4НД…Р…Б | 2НД 2,5 25/160 К14А(В) | 5НД…Р…Б | 2НД 2,5 40/100 К14А(В) | 6НД…Р…Б | 2НД 2,5 63/63 К14А(В) | 3НД…Э…Б | 2НД 2,5 100/40 К14А(В) | 4НД…Э…Б | 2НД 2,5 160/25 К14А(В) | дог. | дог. | 5НД…Э…Б | 2НД 2,5 250/16 К14А(В) | дог. | дог. | 6НД…Э…Б |
В прайс-листе представлены цены на базовые агрегаты. Под заказ могут быть выполнены агрегаты в следующих исполнениях:
- материал проточной части Д, Н, Т, И, Е; - с рубашкой обогрева или охлаждения; - без подвода охлаждающей, промывочной или затворной жидкости; - с точностью дозирования 1,0 или 2,5; - с комплектом ЗИП; - с датчиком числа ходов; - для насосов 2НД, 2НД…Р, 2НД…Э с гидроцилиндрами по выбору заказчика. В прайс-листе представлены насосы, регулирование подачи в которых осуществляется изменением длины хода плунжера. Предлагаем также дозировочные плунжерные агрегаты НД…Р…Ч и НД…Э…Ч, в состав которых входят частотные преобразователи, позволяющие регулировать подачу насосов изменением числа ходов плунжера ( диапазон регулирования - 40%…100%). Стоимость агрегата складывается из цены насоса и цены частотного преобразователя (согласовывается при заказе).
|
