 Клапан отсечной с МИМ предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды. Клапан комплектуется МИМ 250 и оснащен пневмораспределителем ПР 3.4-УХЛ 1 на конечные положения. Возможна комплектация МИМа концевыми выключателями крайних положений. Диаметр сечения управляющего трубопровода > 5мм. Достоинства: • Особенностью отсечного клапана является быстродействие (от 0.5 до 3 сек.), которое обеспечивается срабатыванием винтовой пружины в момент закрытия.
• Применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из фторопласта. Наименование (табличная фигура) | Ду, мм | Ру, кг/см2 | Рабочая среда | t °C среды | Тип привода | Масса, кг | Цена с НДС, руб. | Клапаны отсечные с МИМ | Клапан отсечной 22с32п | 25 | 25 | жидкие или газообразные неагрессивные среды | +120 | мембранный исполнительный механизм (МИМ) | 27 | 14 700 | 32 | 30 | 15 120 | 40 | 38 | 15 960 | 50 | 40 | 17 000 | 80 | 62 | 21 700 | Клапан отсечной 22нж32п | 25 | 25 | жидкие или газообразные агрессивные среды | +120 | мембранный исполнительный механизм (МИМ) | 27 | 30 400 | 32 | 30 | 32 200 | 40 | 38 | 34 300 | 50 | 40 | 39 400 | 80 | 62 | 55 230 |

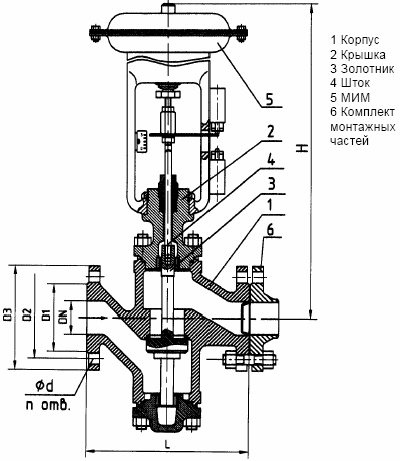

Тип присоединения - фланцевое. Схема клапана:
|
